自宅の監視ダッシュボード大公開！

すごく久しぶりにブログを更新します。
今日は自宅のVMで動いている監視用ダッシュボードを色々公開します！
皆さんも自宅で色々監視してニマニマしましょう

温湿度メーター

これはやっている人が多そうな温湿度の監視ダッシュボード。
センサーはSwitchbotの温湿度計。ハブミニと組み合わせることでクラウドにデータを保存可能。
Bluetoothで直接データを取り出すこともできるらしいけど自分の場合はSwitchbotAPIを利用してる。
電池で動く+マグネットでくっつく仕様。METER00はサーバー前にMETER01は屋外に設置。
最近は40度くらいで暑い。。

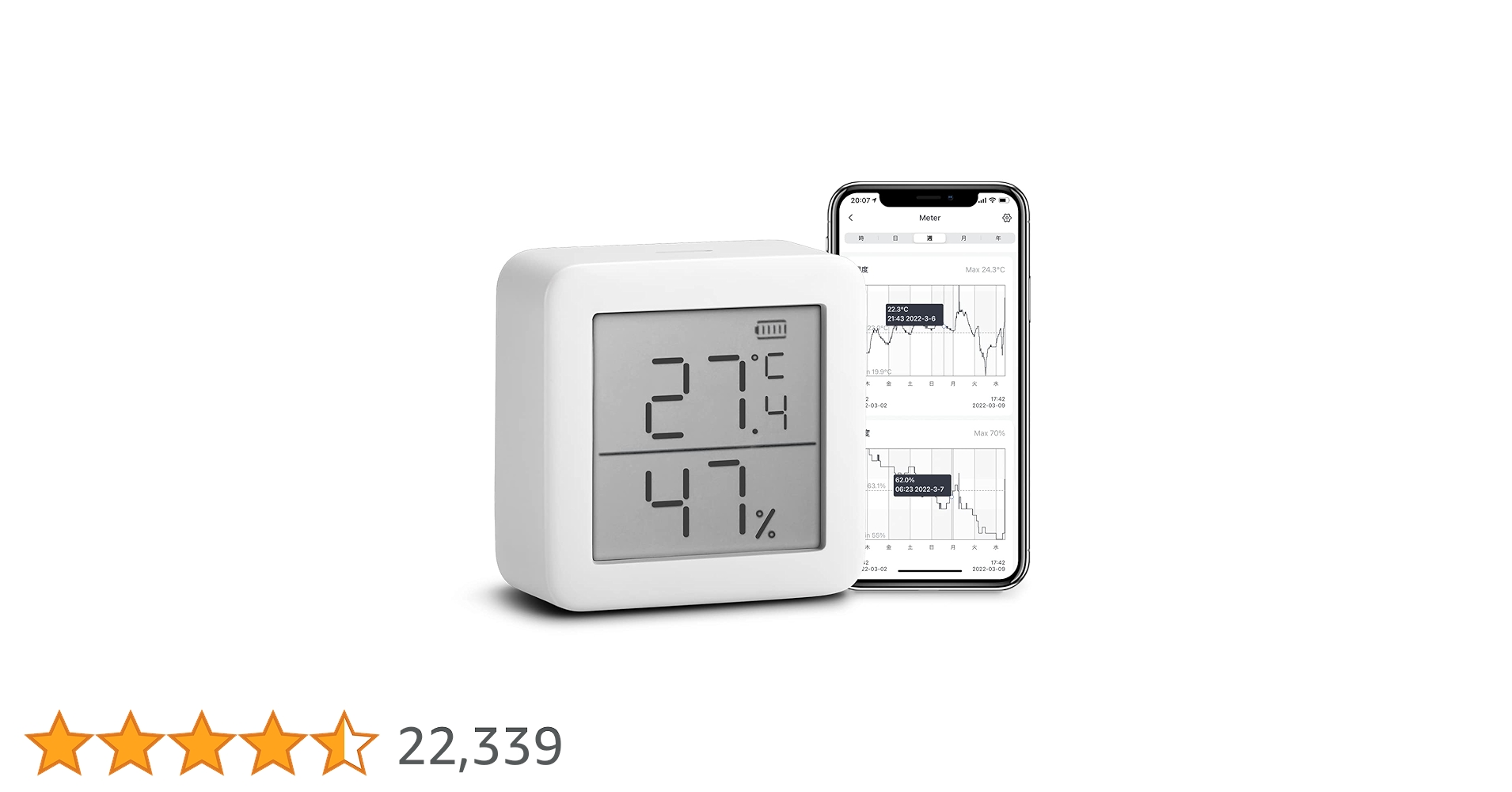

【Works with Alexa認定】SwitchBot 温湿度計デジタルスマート家電高精度スイス製センサースマホで温度湿度管理梅雨熱中症対策アラーム付きグラフ記録 Alexa、Google home、HomePod、IFTTT に対応(ハブ必要)

SwitchBot温湿度計はHubがあれば、シーン機能を使うことで、曜日・時間帯を指定して温度や湿度が指定した値よりも高く・低くなるとエアコンをオン・オフにするなどの設定が可能になります。SwitchBotシリーズ製品は家全体をスマートホー...

SwitchBot スマートリモコンハブミニ Alexa スイッチボットHub Mini スマートホーム学習リモコン赤外線家電を管理スケジュール遠隔操作節電·省エネ Google Home IFTTT Siri SmartThingsに対応 (ホワイト)

SwitchBot ハブミニとは複数の赤外線リモコンを一つにまとめるコンパクトなスマートリモコンです。ゲートウェイとしてお家のエアコン・テレビ・照明などの家電とSwitchBot製品をインターネットに接続させて、外出先からスマホでコントロー...

Internet Speedtest

これはInternet Speedtest ダッシュボード。
我が家は2回線存在していて、マンション備え付けのGIGAPRIZEと個人契約しているenひかり。
enひかり側はVMで動いているFWの配下からトラフィックを出しているため遅くなってる。
意外なのがGIGAPRIZEで下りが800Mbpsくらいでそこそこ安定している。
ダッシュボードはタイポしててgigapriseになってしまっているがメトリクスのtagなので面倒でそのままに。。
Speedtest CLIを10分毎に実施して値を取得しているけど10分に一回ならいいよね…?
(負荷が集中しそうなX0分は避けてる)

CO2メーター

これは換気を促すためのCO2メーター。
リモートワークで引きこもり24時間エアコンをつけて窓を締めているとよくないと思い導入。
でも意外と700ppmすら超えることもない。気密性が悪いのだろうか。。
逆にこれを見て換気いらないのではと思ったりしている。。
CO2濃度を取得する方法についてはセンサーモジュール”MH-Z19C”をラズパイに接続して取得している。自動キャリブレーションはオフにすることが重要

ＣＯ２センサーモジュール　ＭＨ−Ｚ１９Ｃ: センサ一般秋月電子通商-電子部品・ネット通販

電子部品,通販,販売,半導体,IC,マイコン,電子工作ＣＯ２センサーモジュール　ＭＨ−Ｚ１９Ｃ秋月電子通商電子部品通信販売

電力メーター

これが一番自慢したいダッシュボード。
我が家には太陽光発電が搭載されている！この太陽光発電は在宅ワークの自分にはかなりメリット。
発電した電気を利用することで買電を抑えつつ、余った電気は売電することでかなりお得に。
実際の効果はダッシュボードを見ればわかるようになっている。

例えば7月の例を見ると、発電量は373kWh。そのうち108kwhは売電、264kWhは消費した。
これを売電は16円、買電は31円換算とした費用効果は1万円近くなる。実質家賃が▲1万円！
賃貸で太陽光発電とか最高～。これらの値はどこから取ってきてるかというと、
太陽光発電設備の計測ユニットが各部屋に設置されており、そこでWebサーバが動いていた。
なのでそこにスクレイピングして値を取得している。

Server Detail

Serverのリソース監視用ダッシュボード。
VMとPMどちらもnode_exporterを動かしており、そこから値を取得している。
まぁ正直あまり見ない。
Raspiで変なログが大量に出てDiskが埋もれそうになったことがあるくらいしかない。

Network Detail

Network機器のリソース監視用ダッシュボード。
Router/SW/FWをSNMPベースで取得している。snmp_exporter
機器はInterfaceで察しが付きそうですがトラフィックやInterface情報がわかります。

Internet監視

InternetにPingして到達性をチェックする用。
基本8.8.8.8に定期的に打ってて6~8msくらい、ついでにいろんなAWSにもPingでRTTを計測してる

izuminの備忘録(AWS)

これはこのブログが動いているAWSのインスタンスを監視するダッシュボード
Server Detailのような情報とは別にHTTPの監視なんかもしてる。
コストなんかはAWS上のダッシュボードで確認できるためここではやってない。

アラートについて

アラートについてはGrafanaのAlertingを利用している。
Contact pointはDiscordとWebhookに設定し、Discordは下のように通知が来る様になってる。

Webhookは自宅のVMで動いているAPIサーバがあるのでそこを叩く用に設定。
そのAPIサーバにwebhookを叩くとGoogleHomeで音声を流すようになってて、
COEIROINKで生成したつくよみちゃんボイスで “アラート発生～”とか”電力使い過ぎ～”みたいなことを喋ってくれるようになってる。素晴らしい。

COEIROINK

無料で使えるAIトークソフト

バックアップについて

ダッシュボードやアラートは定期的にバックアップが必要。
それらはGrafanaのAPIでJsonを取得するようにしている。
その辺は下記を見ればいい感じにできるはず。

また、自宅のVMであらゆるサーバからbackupしたいファイルだけ集めるスクリプトが動いている。
差分があればcommitしてGithubにpushするようにしている。(rancid的な感じ)
スクリプトで取得したJSONはここに組み込むようにしているのでダッシュボードを変更すると自動でPushされる。便利～
